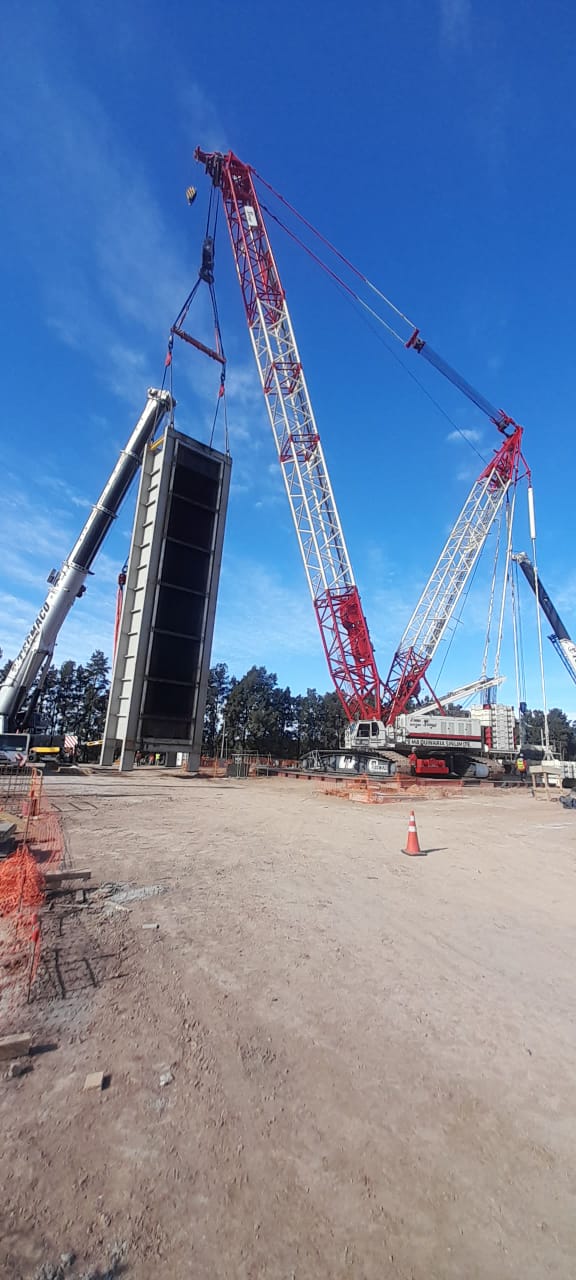

Verticalización y montaje de módulos de caldera en Central Térmica Arroyo Seco

ESPECIFICACIONES TÉCNICAS
Equipo Principal: Grúa Fuwa Quy 500
Configuración. HSD.
Radio de operación: 18.00 m.
Longitud de pluma principal: 48.00 m.
Contrapesos: 160 Ton (en superestructura).
Contrapeso central: 40.0 Ton.
Contrapeso en mesa SL: 150.0 Ton.
Radio de operación de mesa SL: 10.0 m.
Peso del equipo a izar: 175.0 Ton.
Capacidad máxima sobre tabla (75%): 224.7 Ton.
Peso total del rigging gancho más eslingas: 9.6 Ton.
Carga total a izar: 184.6 Ton.
Porcentaje utilizado sobre tabla: 82.15 %.
Presión al suelo, debajo de la placa: 2.9 Kg/cm2

Equipo Auxiliar: Grúa Demag AC 500
Configuración: HA.
Radio de operación: 10.00 m.
Longitud de pluma principal: 28.60 m.
Contrapesos: 160 Ton.
Peso del equipo a izar: 114.0 Ton. (Parte de abajo del módulo)
Capacidad máxima sobre tabla (75%): 149.0 Ton.
Peso total del rigging gancho más eslingas: 4.24 Ton.
Peso total a izar: 118.24 Ton.
Porcentaje utilizado sobre tabla: 79.35 %.
